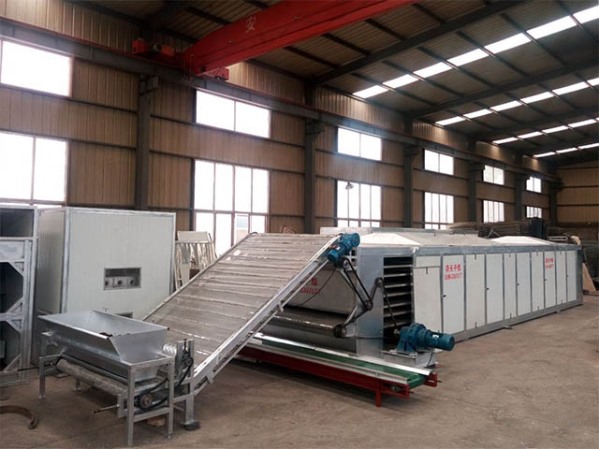

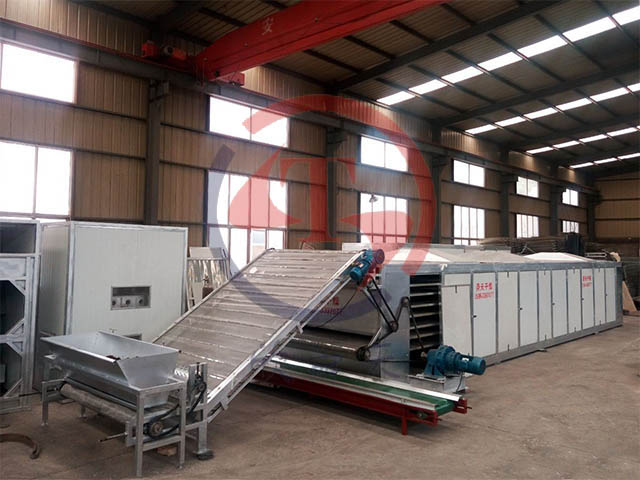

該烘干機，單層或多層結構，以多層為主，減速機鏈條傳動，多層網帶式烘干機，由上料機，將物料斜向上送到網帶頂層，多層網帶同時轉動，物料從上料機到頂層、第二層、第三層、第四層、第五層、第六層、最多第七層，然后輸出干品；現在一般選擇雙層，四層或六層，出料是從進料端的底部輸出，另一端安裝風機，風機與熱風發生器相連，熱風從烘干機底部風道吹進，然后由導風板，分段向上導，這樣進風比較均勻，如果是側進風，很難保證風的均勻，熱風經過多層物料，由頂層排濕口直接排出。網帶式烘干機由變頻控制，上料機和主機可以同速，分別傳動，也可以不同速；上料機的進料處，裝有勻料機，保證料層均勻。
熱風發生器，可以是燃煤換熱、燃氣換熱、蒸汽換熱、電加熱、空氣源熱泵加熱、太陽能加熱等；風機和熱風發生器之間，有一個手調新風進口，粗調溫度，還有一個電動新風進口，起到自動控溫的作用。

網帶式烘干機組成：

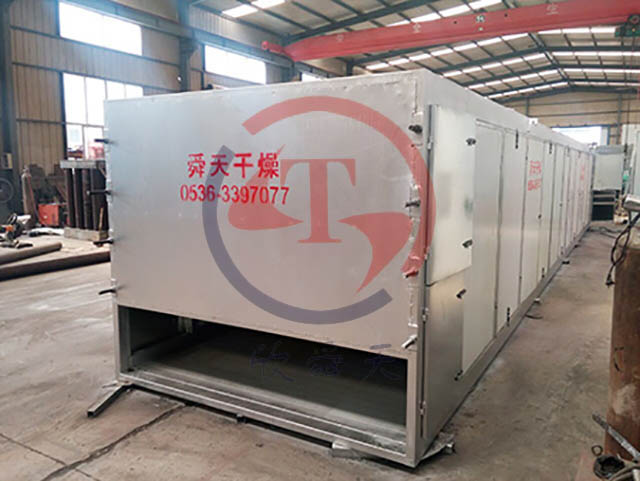

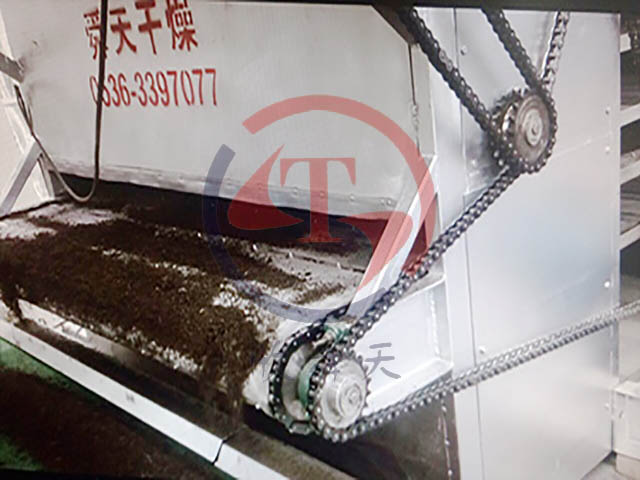

一、網帶式烘干機主體，是由框架、外墻保溫、多層網帶、底部風道、風道導風板、頂部排濕口、兩頭觀察窗、傳動減速機及鏈條等組成；頂層進料端和底層進料端都長出主機框架。

二、上料機：可以單獨傳動，也可以和主機一起傳動，并安裝有勻料器。

三、風機：風機選擇很重要，烘干面積不同，物料不同，風機大小不同。

四、熱風發生器：可以是燃煤換熱、燃氣換熱、蒸汽換熱、電加熱、空氣源熱泵加熱、太陽能加熱等；風機和熱風發生器之間，有一個手調新風進口，粗調              溫度，還有一個電動新風進口，起到自動控溫的作用。

五、變頻控制柜：風機啟動、網帶速度變頻控制、溫度控制。特殊要求特殊制作。

網帶式烘干機的優點：

一、自動化程度高：網帶式烘干機，因為是連續烘干運轉，一頭連續進料，一頭連續出料，自動化程度高，原來不能用網帶式烘干機實現的，通過技術改造              和革新，現在都可實現，用途越來越多。

二、烘干速度快且均勻：網帶式烘干機，是縱向風烘干物料，而且不斷運動和層間翻動，烘干速度快且均勻。

三、方便：因為是變頻控制，可以隨時根據物料干濕度調整網帶轉速。
